Horizontale, mehrstufige Hochdruckpumpe in Gliederausführung mit beidseitiger Lagerung, als in-line Version. Die Prozesspumpe hat eine sehr gute hydraulische Charakteristik, hat ein optimal abgestimmtes Leistungsfeld und eine moderne konstruktive Auslegung.

 HP
Q (m³/h)1 800
H (m)2 800
P (bar)300
T (° C)+250

Die Hochdruckpumpen der Baureihe HP sind für das Fördern von Flüssigkeiten in petrol-chemischen Anlagen, Kessel-Speisewasser, Kondensat, Umkehrosmose, Öle und Treibstoffe konzipiert und werden in folgenden Anwendungen eingesetzt:

  • Kesselspeisewasseranwendungen
  • Anwendungen in der Öl- und Gasindustrie
  • Druckerhöhung in allen industriellen Bereichen
  • Anwendungen in Raffinerien
  • Wasserinjektion Onshore und Offshore
  • Q= 1800 m³/h
  • H= 2800 m
  • P= 300 bar
  • T= +250°C

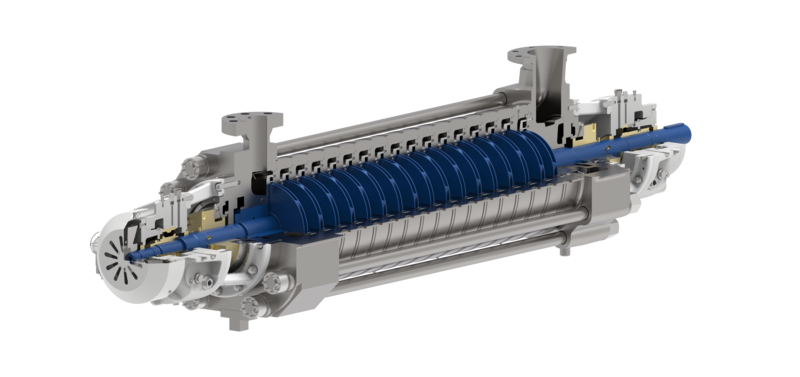

HP Viertelschnitt
  • Speisewasserpumpe mit Zwischenentnahme und optimierter Druckauslegung innerhalb der Pumpe
  • Ausführung mit NPSH-Laufrad
  • Axialschubausgleich mit Kolben bzw. Doppelkolben
  • Lagerausführung als Wälz- bzw. Gleitlagerung
  • Hydraulisch ausgewogenes Konzept in Bezug auf Einsatzbereich, Wirkungsgrad und Rotordynamik
  • Niedrige Schwingungswerte
  • Hohe Lebensdauer
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung
